Průvodce připojením aktivních reproduktorů řady DSP19/DSP18/DSP110

1. Přehled produktu

Řada DSP19/DSP18/DSP110 je vysoce výkonný aktivní reproduktor určený pro profesionální audio aplikace. Má vestavěný digitální signálový procesor DSP a modul vysoce účinného zesilovače, vhodný pro konferenční místnosti, představení, divadla a další scénáře.

2. Příprava před připojením

• Zkontrolujte seznam vybavení

Aktivní reproduktory (DSP19/DSP18/DSP110)

Napájecí kabel (standardní)

Audio kabel (XLR/TRS/TS, vyberte podle rozhraní)

Mixér nebo zařízení se zdrojem zvuku (jako je počítač, mobilní telefon, přehrávač)

• Prostředí a umístění

Neumisťujte reproduktory blízko stěny (ponechte alespoň 20 cm prostoru pro odvod tepla)

Umístěte levý a pravý kanál symetricky, abyste zajistili vyvážené zvukové pole

Nárazuvzdorná úprava: použijte speciální držák nebo podložku tlumící nárazy

3. Podrobné vysvětlení kroků připojení

• Připojení napájení

Použijte originální napájecí kabel a připojte jej k 100-240V AC

Zajistěte stabilní napájení (doporučuje se UPS nebo stabilizátor napětí)

Poznámka: Nejprve připojte všechny audio kabely a jako poslední zapněte napájení

• Výběr rozhraní audio vstupu

Operační kroky:

Připojte jeden konec audio kabelu k výstupnímu portu zdroje zvuku

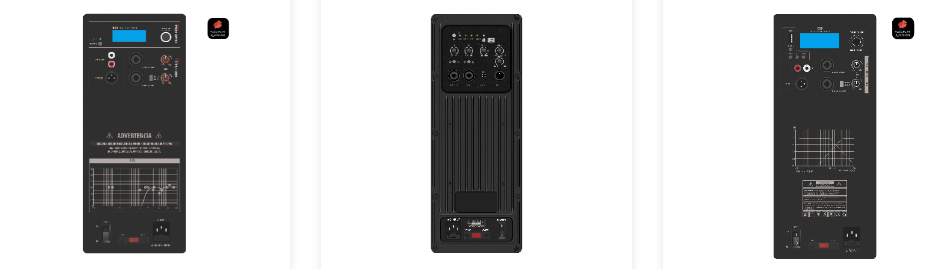

Připojte druhý konec k odpovídajícímu INPUT rozhraní na zadním panelu reproduktoru

Utáhněte XLR konektor, aby nespadl

• Připojení systému více reproduktorů

Sériový režim (platí pro DSP110):

Připojte další reproduktor v sérii přes rozhraní LINK OUT

Podporuje až 4 sériové připojení s celkovou vzdáleností ≤20 metrů

Paralelní režim:

K rozdělení více signálů použijte audio distributor

Věnujte pozornost přizpůsobení impedance, aby nedošlo k přetížení

4. Společné řešení problémů

Žádný zvukový výstup

Zkontrolujte, zda svítí kontrolka napájení

Ujistěte se, že audio kabel není přerušený (k testování můžete použít multimetr)

Zkontrolujte nastavení výstupu zdroje zvuku

Příliš mnoho hluku na pozadí

Použijte symetrické připojení (XLR/TRS)

Drž se dál od zdrojů silného elektromagnetického rušení (jako jsou transformátory)

Zkontrolujte, zda je uzemnění dobré

Nízkofrekvenční zkreslení

Vypněte funkci "Bass Boost" reproduktoru

Ujistěte se, že vstupní signál není přetížen (kontrolka špičky nesvítí vždy)

5. Bezpečnost a údržba

• Tepelné hospodářství: Po 4 hodinách nepřetržitého provozu se doporučuje na 15 minut zastavit
• Čištění a údržba: Každý měsíc čistěte prach na mřížce měkkým hadříkem
• Dlouhodobé skladování: Odpojte zdroj napájení a umístěte jej do suchého prostředí
