Co je a Reproduktorový zesilovač třídy H
Reproduktorový zesilovač třídy H je typ zesilovače zvuku, který používá víceúrovňový systém spínacích napájecích kolejnic ke snížení plýtvání teplem a zlepšení účinnosti ve srovnání s tradičními konstrukcemi třídy AB, přičemž se vyhýbá spínacím šumovým charakteristikám spojeným s konstrukcemi třídy D. Místo toho, aby byly výstupní tranzistory neustále spouštěny z jedné pevné napěťové lišty, konstrukce třídy H dynamicky přepíná mezi dvěma nebo více úrovněmi napájecího napětí v závislosti na tom, kolik výstupního signálu zesilovač v daném okamžiku potřebuje, což udržuje napětí na výstupních zařízeních blíže minimální požadované úrovni.
Níže uvedené části vysvětlují, jak tento princip přepínání kolejnic funguje, jak se třída H srovnává s ostatními třídami zesilovačů, kde do hry vstupuje zlepšení účinnosti a tepelného managementu a kde se reproduktorové zesilovače třídy H běžně používají v profesionálních a instalovaných audio systémech.
Jak funguje zesílení třídy H
V konvenčním zesilovači třídy AB je výstupní stupeň napájen pevnou vysokonapěťovou kolejnicí dimenzovanou tak, aby zvládla špičkovou poptávku po signálu. To znamená, že při tišších průchodech, kdy je skutečně potřeba jen malé množství výstupního napětí, se přebytečný rozdíl napětí mezi kolejnicí a výstupním signálem rozptýlí jako teplo přes výstupní tranzistory. Konstrukce třídy H to řeší tím, že dodává dvě nebo více napěťových kolejnic, obvykle nižší kolejnici pro každodenní úrovně signálu a jednu nebo více vyšších kolejnic vyhrazených pro špičky, a poté přepne koncový stupeň na vyšší kolejnici pouze tehdy, když to signál skutečně vyžaduje.
Hlavní provozní sekvence
- Signál je nepřetržitě monitorován řídicím obvodem s přepojováním kolejnic
- Koncový stupeň čerpá z nízkonapěťové kolejnice během typických úrovní signálu
- Obvod se přepne na vysokonapěťovou kolejnici pouze tehdy, když se signál blíží špičkovým úrovním
- Výstupní stupeň se vrátí na nízkou úroveň, jakmile pomine špičková poptávka
Účinnost zesilovače třídy H ve srovnání s jinými třídami
Účinnost zesilovače třídy H obecně spadá mezi tradiční konstrukce třídy AB a spínací konstrukce třídy D. Protože koncový stupeň tráví většinu svého provozního času na nízkonapěťové kolejnici, je průměrný ztrátový výkon snížen ve srovnání s pevným jednokolejovým zesilovačem třídy AB, zatímco lineární výstupní stupeň se stále vyhýbá vysokofrekvenčním spínacím artefaktům, které některé aplikace preferují minimalizovat.
Jak účinný je zesilovač třídy H
Zesilovač třídy H je obecně považován za účinnější než srovnatelný zesilovač třídy AB, protože výstupní zařízení tráví většinu provozní doby prací proti nízkonapěťové kolejnici spíše než proti jediné pevné vysokonapěťové kolejnici, čímž se snižuje průměrný rozptyl tepla přes typický programový materiál.
Výroba tepla a tepelné hospodářství
Protože Účinnost výkonového zesilovače třídy H zlepšuje se tím, že více signálu zůstává na spodní kolejnici, tvorba tepla je obecně snížena ve srovnání s ekvivalentním designem třídy AB pracujícím na stejné výstupní úrovni. To má praktické důsledky pro požadavky na chlazení, velikost šasi a dlouhodobou spolehlivost komponent v aplikacích s nepřetržitým provozem, jako jsou cestovní ozvučení nebo systémy pevné instalace.
Běhá zesilovač třídy H?
Zesilovač třídy H obecně běží chladněji než srovnatelný zesilovač třídy AB s typickým programovým materiálem, protože většina operací se odehrává na spodní napájecí liště. Tepelný výkon stále roste při vyšších úrovních trvalého výkonu, ale přístup s přepínáním kolejnic snižuje průměrné tepelné zatížení ve srovnání s pevnou konstrukcí s jednou kolejnicí.
Třída H vs třída AB vs třída D: Srovnání výkonu
Výběr třídy zesilovače zahrnuje zvážení účinnosti, zvukových charakteristik a složitosti designu dohromady, spíše než optimalizaci pro jeden faktor. Níže uvedená radarová tabulka ilustruje obecné srovnání mezi faktory běžně zvažovanými při výběru zesilovače pro reproduktorové aplikace.
Výhody a nevýhody zesilovačů třídy H
Klíčové výhody
- Zlepšená účinnost ve srovnání s konstrukcemi s pevnou jednokolejnicou třídy AB
- Snížená tvorba tepla podle typického programového materiálu, což snižuje požadavky na chlazení
- Lineární výstupní stupeň, který zabraňuje vysokofrekvenčnímu spínacímu šumu, který se vyskytuje u některých konstrukcí třídy D
- Podporuje menší chladiče a kompaktnější konstrukce šasi ve srovnání se srovnatelným výkonem třídy AB
Praktické úvahy a omezení
- Obvody s přepínáním na kolejnici zvyšují složitost návrhu ve srovnání s jednokolejovým zesilovačem
- Přechody mezi kolejnicemi musí být dobře řízeny, aby se zabránilo slyšitelným artefaktům
- Zvýšení účinnosti je obecně nižší než u srovnatelného designu třídy D, i když se zvukové vlastnosti liší
Aplikace reproduktorových zesilovačů třídy H
A Zesilovač třídy H pro PA systém použití je běžné, protože turné a instalované zvukové systémy těží z kombinace sníženého tepelného výkonu, kompaktní velikosti šasi a lineárního výstupního stupně vhodného pro náročný programový materiál. Zesilovač třídy H pro reproduktory aplikace typicky zahrnují střední až vysoké výkonové rozsahy, kde pro nepřetržitý provoz záleží na účinnosti a tepelném managementu.
| Aplikace | Proč se hodí třída H |
|---|---|
| Touring Sound Systems | Nižší heat output supports compact rack-mounted chassis |
| Instalace na pevném místě | Spolehlivý nepřetržitý provoz se sníženou potřebou chlazení |
| Stage Monitor Systems | Lineární výstupní stupeň vhodný pro dynamický programový materiál |
| Zvuk události a místa konání | Rovnováha efektivity a zvukového výkonu pro různorodý obsah |

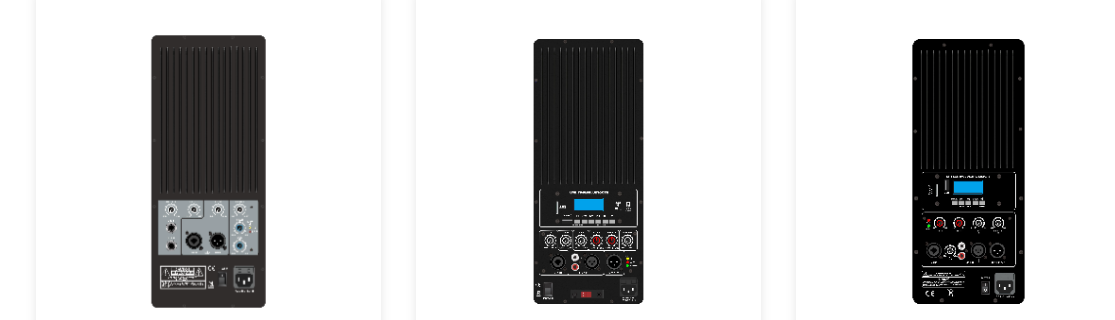

O Ningbo Zhenhai Huage Electronics: Výrobce zesilovačů reproduktorů třídy H
Ningbo Zhenhai Huage Electronics Co., Ltd. je profesionální audio společnost, která integruje výzkum a vývoj, výrobu a prodej a působí jako Reproduktorový zesilovač třídy H Manufacturer a továrna na zesilovače reproduktorů třídy H. Společnost se již řadu let zaměřuje na výrobu zvukových mixážních pultů, aktivních zesilovačů výkonu, mikrofonů a souvisejících elektronických součástek a zařízení.
Společnost se specializuje na Vlastní reproduktorový zesilovač třídy H produkty vedle své standardní nabídky, udržujíc obchodní přístup zaměřený na dobré produkty, dobré služby a dobrou pověst. V průběhu let společnost navázala dlouhodobé a stabilní kooperativní vztahy s mnoha podniky doma i v zahraničí a poskytovala OEM služby pro řadu audio značek. Díky profesionálním týmům pro návrh, výrobu a testování společnost podporuje přizpůsobení produktů na základě specifických požadavků zákazníků.
Často kladené otázky
Q1. Co je zesilovač třídy H?
Zesilovač třídy H je audio výkonový zesilovač, který využívá více spínacích napájecích lišt pro snížení tepla a zlepšení účinnosti ve srovnání s pevnou jednokolejnicovou konstrukcí třídy AB.
Q2. Jak funguje zesilovač třídy H?
Monitoruje vstupní signál a přepíná výstupní stupeň mezi nízkonapěťovou kolejnicí pro typické úrovně a vysokonapěťovou kolejnicí vyhrazenou pro signálové špičky.
Q3. Co je amplifikace třídy H?
Třída H amplification refers to the rail-switching technique that keeps the voltage across the output devices closer to the minimum needed for the current signal level, reducing wasted heat.
Q4. K čemu slouží výkonový zesilovač třídy H?
Běžně se používá v profesionálních reproduktorových systémech, včetně cestovního ozvučení, pevné instalace a pódiových monitorovacích aplikací, kde záleží na účinnosti a řízení teploty.
Q5. Jaké jsou výhody zesilovačů třídy H?
Mezi výhody patří zlepšená účinnost oproti třídě AB, snížená tvorba tepla, lineární výstupní stupeň bez vysokofrekvenčního spínacího šumu a podpora kompaktnějších konstrukcí šasi.
Q6. Jaké jsou nevýhody zesilovačů třídy H?
Obvody s přepínáním kolejnic zvyšují složitost návrhu a spínací přechody musí být pečlivě kontrolovány, přičemž celková účinnost zůstává obecně nižší než u srovnatelného návrhu třídy D.
Q7. Jak účinný je zesilovač třídy H?
Třída H amplifiers are generally more efficient than Class AB amplifiers because the output stage spends most operating time on a lower voltage rail, though efficiency is typically lower than Class D designs.
Q8. Běží zesilovač třídy H horký?
Zesilovač třídy H je obecně chladnější než srovnatelný zesilovač třídy AB s typickým programovým materiálem, protože většina obsahu signálu je zpracovávána na spodní napájecí liště.
Q9. Jak třída H snižuje teplo?
Snižuje teplo tím, že minimalizuje rozdíl napětí mezi napájecí kolejnicí a výstupním signálem a přepíná na vyšší kolejnici pouze tehdy, když signál skutečně vyžaduje další světlou výšku.
Q10. Kolik energie spotřebuje zesilovač třídy H?
Spotřeba energie závisí na konkrétním modelu, výstupním výkonu a programovém materiálu, i když konstrukce s přepínáním kolejnic obecně snižuje průměrnou spotřebu ve srovnání s pevným jednokolejovým zesilovačem podobného výkonu.
