Který zesilovač třídy je nejlepší pro kvalitu zvuku? Krátká odpověď
Produktový tým dokončuje 12palcový dvoupásmový napájený reproduktor. Jeden prototyp používá 500W modul třídy D s rezonančním výkonem PFC a LLC; jiný používá lineární desku třídy AB. Na růžovém šumu znějí blízko; po 20 minutách je chladič AB teplejší a jeho omezovač se zapojí dříve. Který zesilovač třídy je nejlepší pro kvalitu zvuku? Žádná třída nevyhraje všude.
Pro většinu moderních OEM reproduktorů je třída D nejlepším výchozím bodem pro kvalitu zvuku na watt. Na účinnosti, tepelné stabilitě a kompaktní integraci záleží stejně jako na hodnotě zkreslení. Třída AB zůstává silná v nízkopříkonových audiofilských a studiových designech. Třída H je vhodná pro vysoce výkonné PA a subwoofery. Třída A je zřídka tou nejlepší volbou systému mimo specializovaný poslech s nízkou spotřebou.
Štítek třídy je pouze první vrstvou. Napájení, výstupní filtr, předvolba DSP, crossover, omezovač a chladič rozhodují o tom, zda bude design znít čistě nebo napjatě.
Třída A, AB, D a H: Co každý dělá se zvukem
Třída A udržuje výstupní zařízení ve vedení po celý cyklus. Vyhýbá se zkreslení výhybky a může znít velmi čistě, ale typická účinnost je pouze 20–30 %. Konstrukce třídy A s výkonem 50 W může odvádět více tepla než mnohem větší modul třídy D.
Třída AB vede více než polovinu cyklu, čímž se snižuje výhybka třídy B při zachování účinnosti nad třídou A, často kolem 50–65 %. Výsledkem je vyzrálá lineární topologie s předvídatelným ořezáváním a nízkým klidovým šumem. Cena je hmotnost: lineární transformátory, velké kondenzátory a velké chladiče.
Třída D přepíná na vysoké frekvenci a rekonstruuje zvuk pomocí výstupního filtru. Účinnost často dosahuje 85–95 %, takže kompaktní modul může dodávat vysoký výkon s menším chladičem. Dobré návrhy dosahují nízkého zkreslení a silné kontroly basů; špatné rozložení, slabé filtrování EMI nebo nesprávný filtr mohou stále znít drsně. Pro výkonné reproduktory, linková pole a subwoofery je obvykle nejlepší vyvážení třída D.
Modul výkonového zesilovače EON520 třídy D PFC LLC širokonapěťový modul třídy D s 400 W nízko/středním a 100 W vysokofrekvenčním zesílením pro návrhy aktivních reproduktorů. Zobrazit produkt → Třída H přidává k lineárnímu zesilovači přepínání kolejnic. Kolejnice zesílí pouze tehdy, když signál potřebuje více napětí, čímž se omezí plýtvání teplem při vysokém výkonu. Je složitější než třída AB, ale často praktičtější než konstrukce s pevnou kolejnicí pro subwoofery a PA kabinety.
Pro hlubší srovnání konstrukce modulu výkonných reproduktorů viz průvodce třídou zesilovačů pro moduly s napájenými reproduktory .
Metriky kvality zvuku, které jsou důležitější než název třídy
Kvalita zvuku není jedno skóre. Posluchači slyší hluk, zkreslení, frekvenční odezvu, dynamickou kompresi a tepelné chování společně. Užitečnou otázkou je, která třída usnadňuje ovládání těchto parametrů.
| třídy | Typická účinnost | Síla kvality zvuku | Hlavní inženýrské náklady | Typicky nejlépe sedí |
|---|---|---|---|---|
| A | 20–30 % | Nízké crossover zkreslení | Vysoká teplota, nízká hustota výkonu | Stolní a nízkoenergetické monitory |
| AB | 50–65 % | Nízké zkreslení na normální úrovni | Mírné teplo, větší zásoba | Studiové monitory, elektrické skříně |
| D | 85–95 % | Nízké zkreslení s dobrým designem | Rozložení a citlivost EMI | Napájené reproduktory, linková pole, subs |
| H | 70–85 % | Nízké zkreslení s dobrou kontrolou kolejnice | Mírné teplo, vysoký výkon | PA subs, systémy s vysokým SPL |
Tabulka je designová mapa, nikoli žebříček. Zesilovač třídy D s čistým napájením, dobrým výstupním filtrem a dobře nastaveným limiterem může překonat špatně implementovaný design třídy AB v každé slyšitelné kategorii. Naopak deska třídy AB s velkorysou lineární světlou výškou může znít přirozeněji než modul třídy D běžící blízko svého limitu.
Vizualizace kompromisů
První graf porovnává typické rozsahy účinnosti. Druhým je ilustrativní mapa s prioritou designu, nikoli naměřené skóre kvality zvuku.
Typický rozsah účinnosti podle třídy zesilovače
Účinnost je výkon dodaný do zátěže dělený výkonem odebraným ze zdroje. Rozsahy jsou typické, nezaručené.
Porovnání priorit návrhu, stupnice 1–5
Třída D Třída AB Třída H
Ilustrativní srovnání priorit designu, nikoli měřené hodnocení kvality zvuku.
Kde se stále hodí třída AB a třída H
Třída AB není zastaralá. V domácím audiu s nízkou spotřebou, studiových monitorech a kompaktních napájených skříních může dobře navržený zesilovač třídy AB poskytovat nízký šum, jemné ořezávání a předvídatelné tepelné chování. V přenosné uzavřené skříni však její hmotnost a teplo konkurují prostoru baterie a tepelnému rozpočtu.
Třída H je kompromisem vysokého výkonu. Může poskytnout více využitelného výkonu než konstrukce s pevnou kolejnicí třídy AB bez snížení účinnosti třídy A. Kompromisem je složitost: přepínání kolejnic, ochrana a tepelný design musí spolupracovat. Špatně kontrolovaný železniční přechod může přidat šum nebo zkreslení; dobře navržený modul je pragmatickou volbou pro 15palcový subwoofer nebo kompaktní line array.
Modul zesilovače třídy H AMP400H 7294 Modul třídy H s lineárním napájením 500 W se 400 W nízko/středními a 100 W vysokofrekvenčními stupni třídy AB pro zesílení reproduktorů. Zobrazit produkt → Při vysokém výkonu může třída AB při zahřívání přidat kompresi, zatímco třída D může náhle narazit na svůj aktuální limit nebo se zlomit. Obojí jsou problémy implementace, nikoli třídní verdikty.
DSP a integrace: Skutečný multiplikátor kvality zvuku
Dva zesilovače stejné třídy mohou znít odlišně, protože jeden má lepší předvolbu DSP. DSP modul nastavuje sklony výhybek, EQ, fázové vyrovnání a omezení předtím, než signál dosáhne zesilovače. Toto ovládání často zlepšuje vnímanou čistotu a integraci basů více než změna třídy.
V napájeném linkovém poli DSP časově vyrovnává subs a tops, chrání ovladače a chrání modul před oříznutím. V přenosném reproduktoru může použít zesílení basů při nízké hlasitosti a stáhnout je zpět, když se blíží limit. Třída nastavuje obálku účinnosti; DSP rozhoduje o tom, jak inteligentně jej systém využívá.

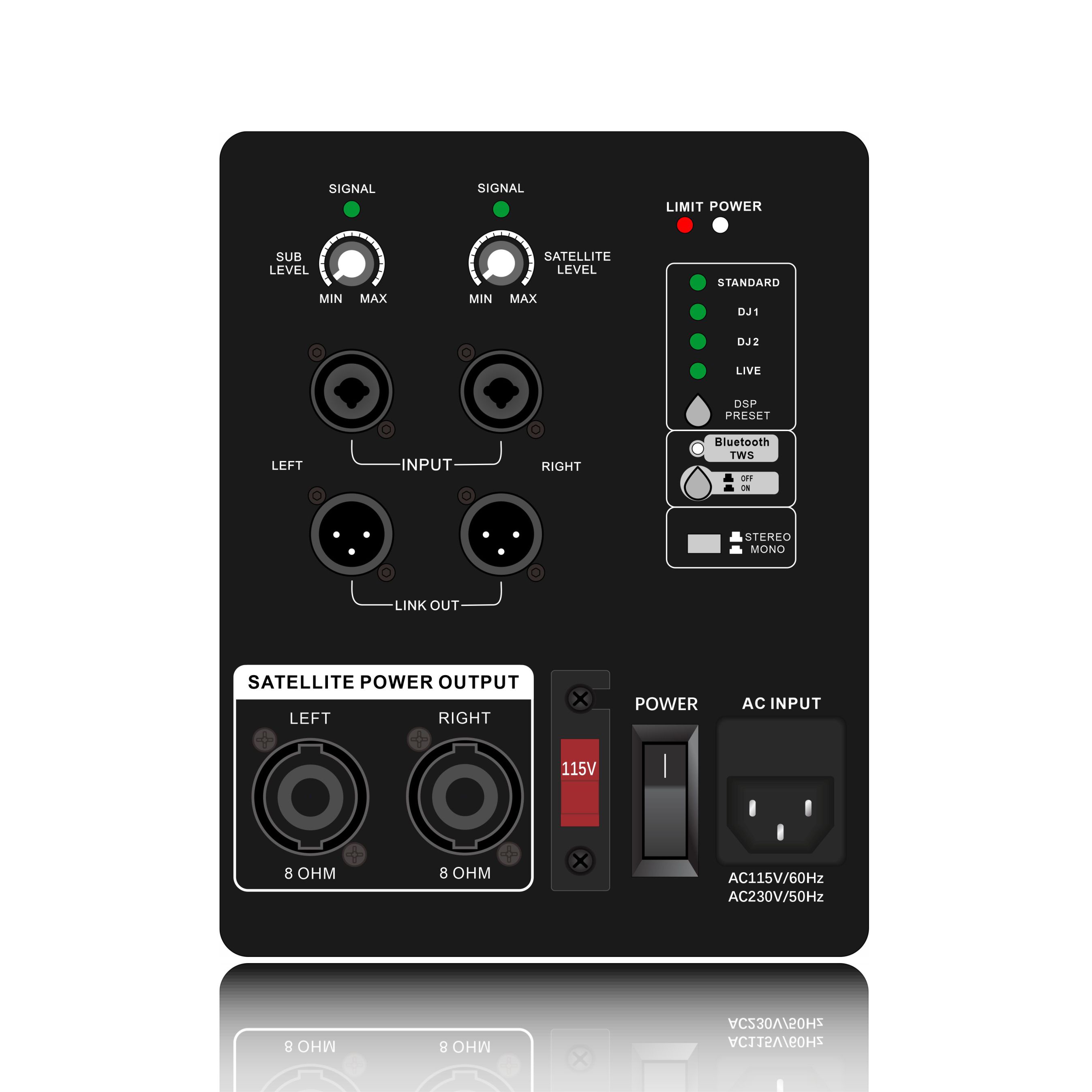

DSP1903 ADAU1701 2.1-kanálový DSP modul Modul založený na ADAU1701 s přednastaveným EQ, Bluetooth TWS a přepínáním mono/stereo pro napájené reproduktorové systémy s lineárním polem. Zobrazit produkt → DSP moduly HuaGe využívají platformu ADAU1701 s možnostmi pro vícekanálový vstup, přednastavený EQ, USB MP3, LCD a Bluetooth TWS. U projektů OEM konzistence platformy snižuje riziko firmwaru a integrace. Pro vlastní předvolby nebo specifické rozvržení ovládacích prvků, servis modulů zesilovače na zakázku je relevantním výchozím bodem.
Integrace je snazší pochopit, když je modul nakreslen jako zásobník. Deska DSP se stará o směrování signálu a předvolby; výkonový stupeň třídy D převádí stejnosměrný proud na zvuk; zdroj PFC/LLC a chladič nastavují tepelnou a bezpečnostní obálku. Změna jedné vrstvy změní zvuk na výstupu.
Izometrický pohled na zásobník modulů třídy D
Zjednodušené izometrické ilustrace. Skutečné uspořádání závisí na úrovni výkonu, ochraně a mechanickém provedení.
Praktická pravidla výběru pro OEM kupující
Použijte tato pravidla jako výchozí filtr a poté je ověřte měřeními a poslechovými testy.
- Kompaktní napájený reproduktor, přenosný nebo line array: začněte s třídou D. Upřednostněte napájení PFC/LLC, kvalitu výstupního filtru a omezení DSP.
- Nízkopříkonový audiofilský nebo studiový monitor: Třída AB zůstává konkurenceschopná, když záleží na hluku při nečinnosti a lineárním ořezávání.
- Vysoce výkonný subwoofer nebo PA skříň: vyhodnotit třídu H, když se proudový limit třídy D nebo náklady na dodávku stanou nepraktickými.
- Jakákoli třída: vyžadují THD vs. frekvence při jmenovitém výkonu, tepelný nárůst při 1/8 a 1/3 výkonu a chování omezovače. Tyto testy odhalují více než jen označení třídy.
Zkontrolujte také zatížení. Modul dimenzovaný na 4 ohmy se může chovat jinak při 8 ohmech nebo 2 ohmech. Ochranné prahy, hluk ventilátoru a orientace chladiče mohou změnit vnímanou kvalitu zvuku ve finální skříni. Zeptejte se na testovací podmínky, nejen na hlavní příkon.
Často kladené otázky
Q1: Je třída D lepší než třída AB z hlediska kvality zvuku v aktivních reproduktorech?
Pro většinu napájených reproduktorů je dobře navržený modul třídy D lepší volbou systému, protože běží chladněji a umožňuje více DSP a výkonu v kompaktní krabici. Třída AB může stále znít skvěle v nízkopříkonových provedeních s velkorysou lineární světlou výškou.
Otázka 2: Znějí zesilovače třídy H hůř než třída AB?
Ne inherentně. Třída H přidává přepínání kolejnic pro účinnost při vysokém výkonu. Dobrá implementace zní čistě; nekvalitní může přidat šum nebo zkreslení. Vyzkoušejte při realistickém SPL a zkontrolujte tepelné chování.
Q3: Co změní modul zesilovače DSP v kvalitě zvuku?
Ovládá výhybku, EQ, fázi a omezení před zesílením. To často zlepšuje čistotu, integraci basů a ochranu více než samotná změna třídy zesilovače.
Q4: Která třída zesilovače je nejlepší pro subwoofery?
Třída D is usually the most practical for compact subwoofers; Class H is a strong option for high-output PA subwoofers. The best result depends on the driver, box, supply, and limiter.
Q5: Kolik energie potřebuji pro čistý zvuk PA?
Síla je jen jeden faktor. Důležitá je citlivost, pokrytí, design crossoveru a nastavení omezovače. Vyberte modul s rezervou pro skutečný programový materiál a poté ověřte tepelný nárůst.
Otázka 6: Může modul zesilovače třídy D poskytnout čistotu na úrovni audiofilů?
Ano, když jsou výstupní filtr, napájení, uzemnění a zpětná vazba dobře navrženy. Moderní třída D může dosáhnout nízkého zkreslení a nízkého šumu, ale rozhodující je kvalita implementace.
